3D-сканирование (реверс-инжиниринг) деталей
- Восстанавливаем CAD-модели по физическим образцам без чертежей.
- Результат: STEP, STL, IGES или параметрический файл для производства и 3d-печати.
3D-сканирование изделия используется, когда нужно восстановить деталь без актуального чертежа, повторить изношенный элемент, проверить фактическую геометрию, подготовить замену снятому с производства узлу или быстро получить цифровую форму под доработку.
Специалисты ВольтКор работают с деталями машиностроения, литьевой оснасткой, корпусами приборов, крупногабаритными узлами и декоративными объектами. Получаете не просто облако точек, а готовый файл под вашу задачу.
Обычный цикл выполнения задачи — 1–3 рабочих дня.
1Оценка по фото или образцу
Присылаете фотографии или привозите деталь. Фиксируем задачу: что нужно получить на выходе, какая точность требуется, есть ли ограничения по поверхностям.
2Подготовка и 3D-сканирование объекта

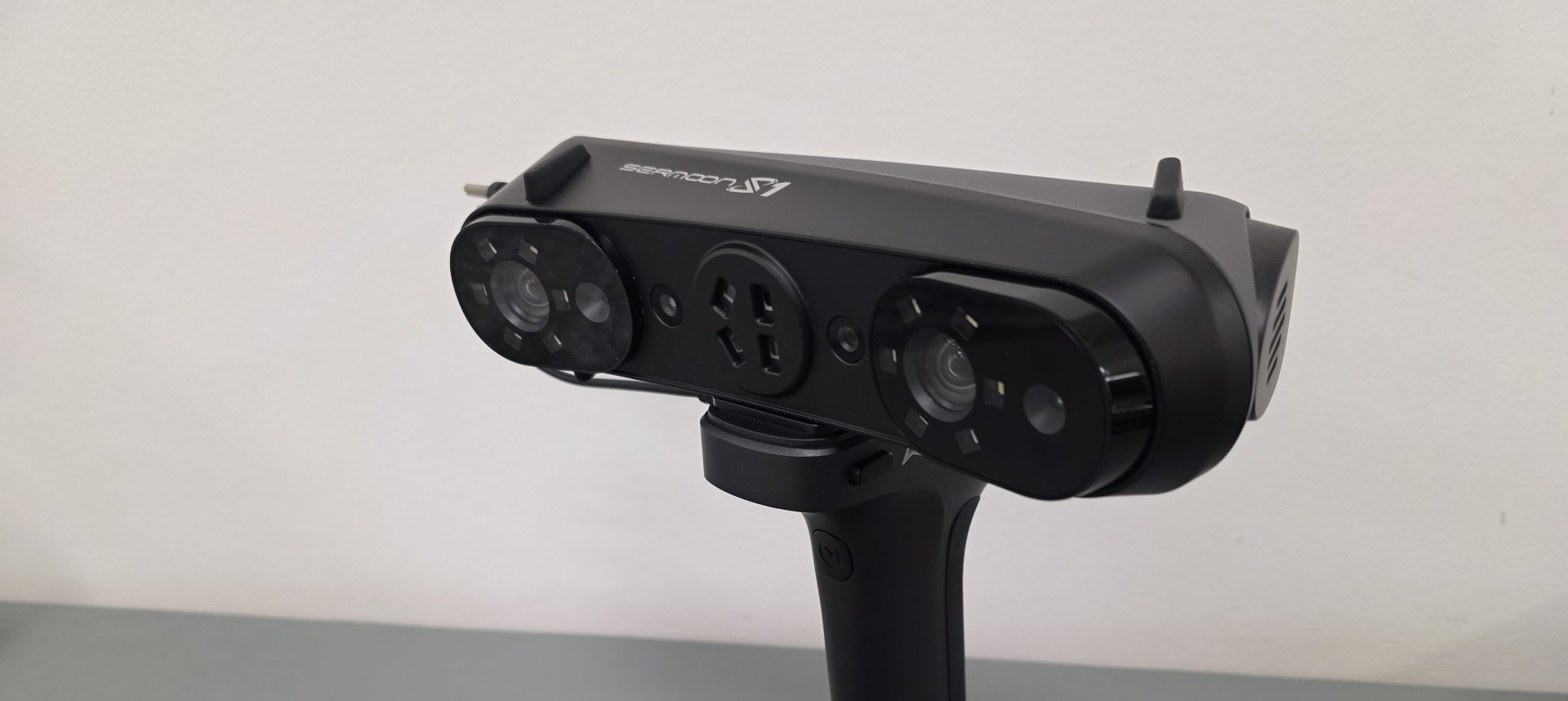

Сканируем со всех ракурсов, контролируем покрытие в реальном времени. При необходимости наносим матирующий состав на зеркальные зоны. Фиксируем геометрию физического изделия с точностью, достаточной для посадок, сопряжений и контроля. Работаем со сложными поверхностями, глубокими пазами и нестандартными формами.
3Реверс-инжиниринг (Scan-to-CAD)

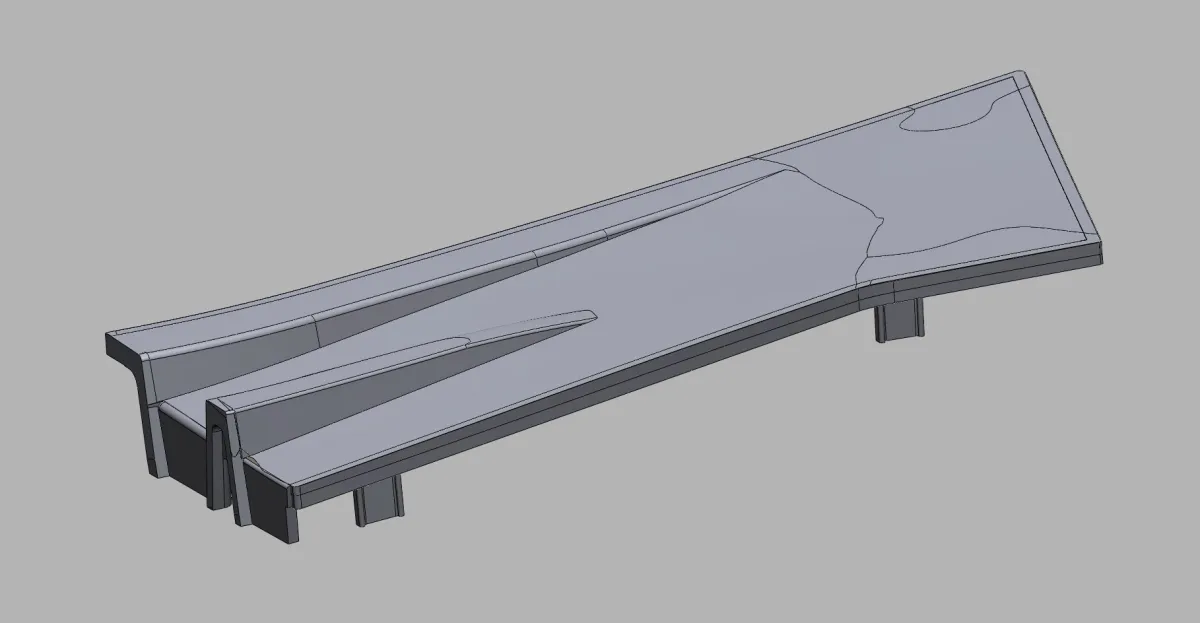

Чистим облако точек от шума, выравниваем сканы. Полученное облако точек — не конечный результат. По нему строим параметрическую CAD-модель с правильной топологией: плоскости, цилиндры, галтели — всё в управляемой геометрии. Это то, с чем реально работает конструктор или оператор станка с ЧПУ.
4Контроль геометрии и результат
Сверяем фактические размеры детали с эталонным CAD. Готовим цветовую карту отклонений — наглядный отчёт для ОТК, приёмки, PPAP или входного контроля. Отправляем файлы в оговорённом формате: STL, STEP, IGES, параметрический CAD (SOLIDWORKS, КОМПАС), чертёж с допусками.
Пришлите фото детали или опишите задачу — ответим с расчётом в день обращения. Если деталь нестандартная или требования по точности жёсткие — проконсультируем до запуска, чтобы результат был пригоден для производства.
Цена зависит от трёх параметров: размер объекта, сложность геометрии и требуемый результат (скан или CAD-модель или контрольный отчёт).
Полный реверс-инжиниринг
Индивидуально
На выходе получаете файл в выбранном формате и чертеж.Точную стоимость рассчитываем по фото или образцу — в день обращения. Оплата: 100% предоплата или частичная оплата по договорённости. Работаем по договору, закрывающие документы предоставляем.
Промышленное сканирование обеспечивает точность в диапазоне 0,02–0,1 мм в зависимости от габаритов объекта и используемого оборудования. Для большинства конструктивных посадок и сопряжений этого достаточно.
Что влияет на качество результата:
Если деталь имеет критичные внутренние каналы — скажите об этом при оценке. Учтём в техзадании.
| Задача | Достаточно скана | Нужен реверс-инжиниринг |
| Напечатать копию формы | ✓ | — |
| Изготовить деталь на ЧПУ или в литье | — | ✓ |
| Контроль геометрии / карта отклонений | ✓ | — |
| Восстановить чертёж с допусками | — | ✓ |
| Доработать или модифицировать узел | — | ✓ |
| Цифровой архив объекта | ✓ | — |
Для инженеров-конструкторов и служб ОГМ: обратный инжиниринг деталей — это прежде всего готовый CAD-файл, по которому можно сразу запустить производство. Без ручных замеров, без «мертвых» чертежей и без ожидания поставки от зарубежного вендора.
Для дизайнеров и разработчиков изделий: скан даёт точную основу для доработки формы, адаптации под новые компоненты или подготовки файла под 3D-печать на заказ.
Отправьте заявку. Наши специалисты предоставят техническую консультацию по вашему запросу.
Спасибо, мы получили заявку и свяжемся с Вами в ближайшее время.
Могу ли я прислать деталь по почте?
Да. Принимаем образцы курьерской доставкой. После скана возвращаем деталь или оставляем у себя по вашему запросу.
Нужно ли снимать деталь с оборудования для сканирования?
Зависит от задачи. В ряде случаев возможен выезд и сканирование без демонтажа. Уточните при заявке.
Какую точность ожидать для сварных конструкций или литых деталей?
Для таких изделий стандартная точность — 0,05–0,15 мм. Поверхность с окалиной, ржавчиной или краской снижает результат: обсуждаем подготовку заранее.
Вы подписываете NDA?
Да. При работе с конфиденциальными узлами подписываем соглашение о конфиденциальности до передачи образца.
Можно ли сразу заказать печать по результатам сканирования?
Да. После сканирования и подготовки файла запускаем деталь в FDM или SLA 3D-печать — в одном цикле, без промежуточных согласований.
