Выводной монтаж - метод установки компонентов через отверстия в плате. Выводы проходят сквозь металлизированные отверстия и фиксируются припоем с противоположной стороны. Метод называют монтажом в отверстия, THT (through-hole technology) или DIP - по типу корпуса с двухрядным расположением выводов.
Сквозное соединение держит механику лучше поверхностного. Поэтому THT берут там, где важна прочность: разъёмы, трансформаторы, силовые узлы. ВольтКор совмещает выводной и поверхностный монтаж в одном изделии, когда того требует конструкция.
Сборку ведём по отлаженной техгологии. Каждый шаг снимает свой риск брака.
Ручную пайку при выводном монтаже ведут специалисты с опытом серийной сборки. Термочувствительные позиции ставим вручную, без перегрева деталей.
Готовые платы в Москве, Санкт-Петербурге, Новосибирске, Екатеринбурге, Нижнем Новгороде и других городах вы получите в кратчайшие сроки.
1Формовка и обрезка выводов
Готовим компоненты под посадочные места, выдерживаем монтажный зазор.
2Установка в отверстия
Монтаж выводных компонентов выполняем вручную или автоматически, выводы входят в металлизированные отверстия.
3Пайка печатных плат
Пайка компонентов на печатные платы - волной или селективная - выбор зависит от конструкции узла.
4Контроль

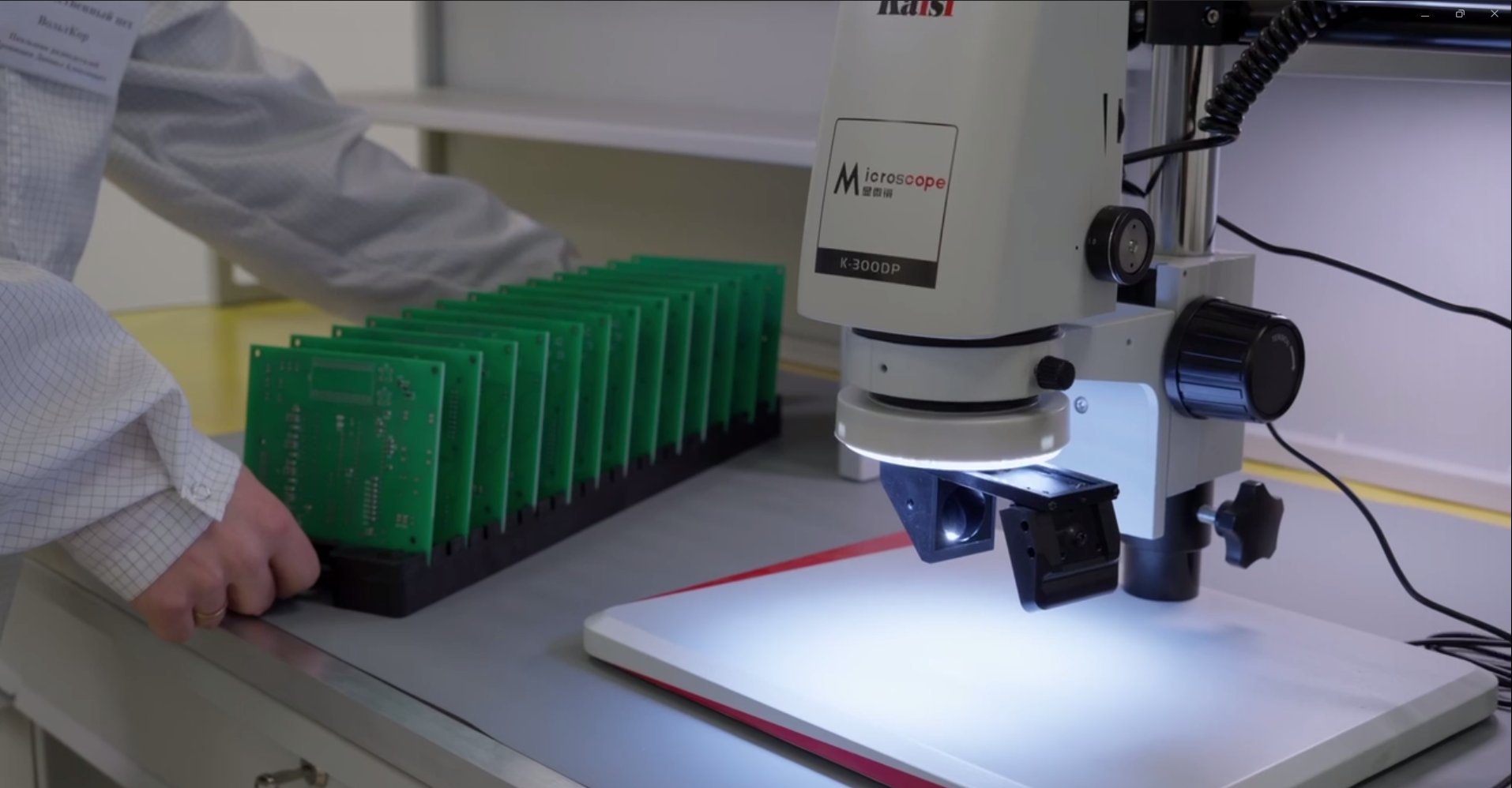

Проверяем соединения визуально и оптической инспекцией AOI по IPC-A-610.
Передайте проект на производство с полным циклом. После получения заявки, наш технолог уточнит все детали и предоставит точную смету. Соберём плату по THT-технологии, проверим по IPC-A-610 и упакуем готовый узел.
Видео об услугах компании ВольтКор
ВольтКор ведёт полный цикл на своей площадке. Электроника и корпуса - в одних руках, без сторонних подрядчиков.
Что это даёт заказчику:
Совмещаем контрактную сборку плат и 3D-печать корпусов. Узел и корпус выходят с одного производства. Проект двигается быстрее, когда процессы не разнесены по разным компаниям. Гарантируем результат по согласованному ТЗ.
Сквозное крепление выбирают для узлов под нагрузкой. Выводной монтаж плат закрывает задачи, где поверхностная пайка не держит механику или ток.
Технологию применяют для:
Сквозной контакт повышает токовую нагрузку и ресурс пайки. Изделие дольше работает без потери контакта. Это снижает риск отказа в полевых условиях.
Для DIP-монтажа печатных плат используем свинцовый и бессвинцовый припой. Режим подбираем под изделие, чтобы снизить термическое напряжение.
Доступны три метода:
Ручной монтаж печатных плат закрывает прототипы, мелкие серии и доработку. Паяльные станции держат точную температуру и защищают компоненты от статики. Готовый узел проходит отмывку и контроль перед упаковкой.
Отправьте заявку. Наши специалисты предоставят техническую консультацию по вашему запросу.
Спасибо, мы получили заявку и свяжемся с Вами в ближайшее время.
Чем выводной монтаж отличается от поверхностного?
При THT выводы проходят сквозь отверстия и паяются с обратной стороны. При SMT компонент крепится на поверхность. Сквозное соединение прочнее, поверхностное - компактнее и быстрее в автоматической сборке.
С какого тиража берёте заказ?
От одной платы. Прототипы, мелкие серии и крупные партии собираем на одном участке, поэтому качество не меняется с объёмом.
Что нужно для расчёта?
Gerber-файл, BOM-лист и техническое задание. По ним готовим расчёт и предлагаем технологический маршрут под изделие.
Делаете ли смешанный монтаж?
Да. Совмещаем SMT и выводные элементы в одном узле: автоматическая установка мелких деталей, сквозная пайка разъёмов и силовых компонентов.
