компонентов в час
стандарты качества

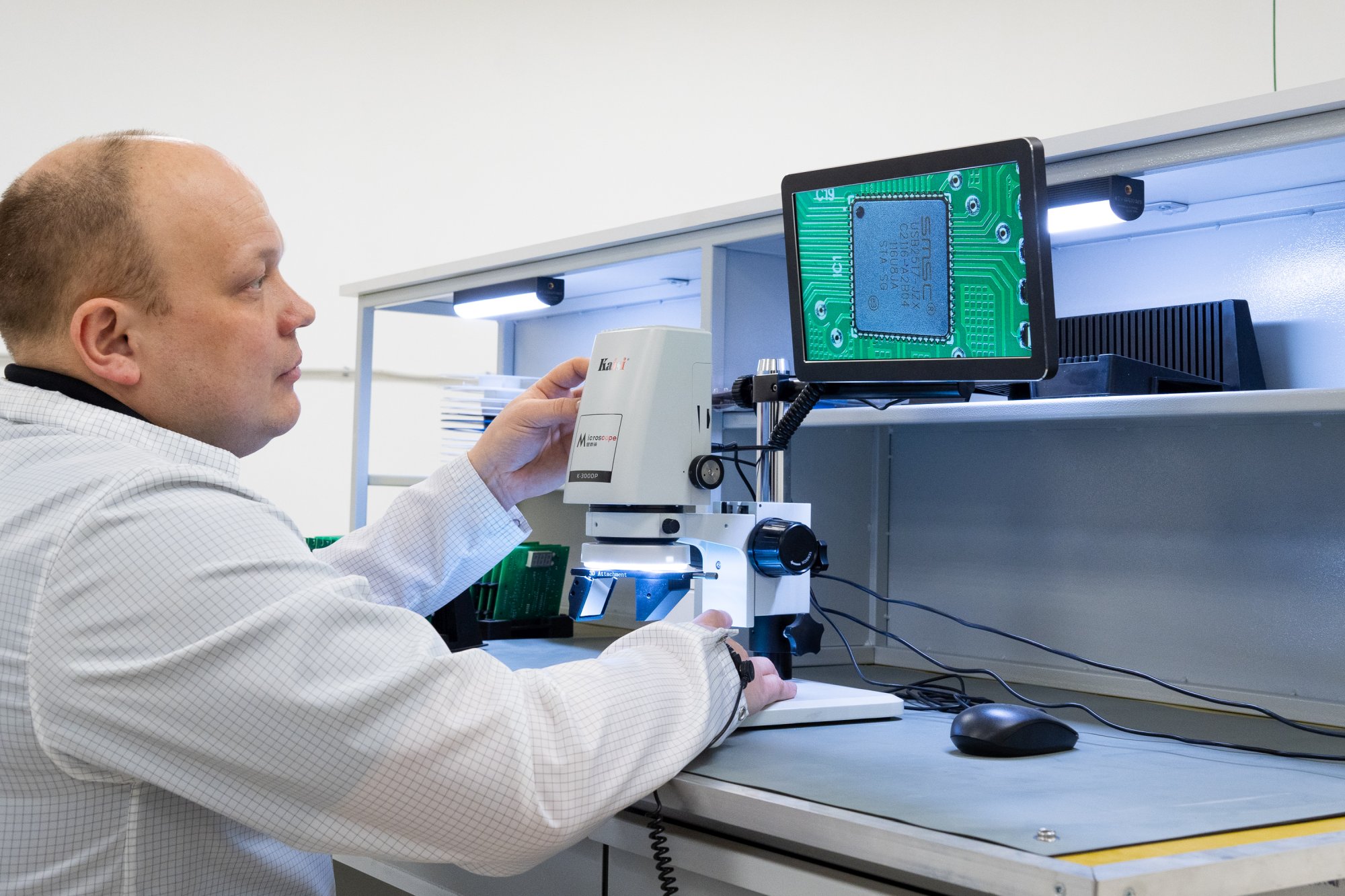

инспекция на цифровом микроскопе

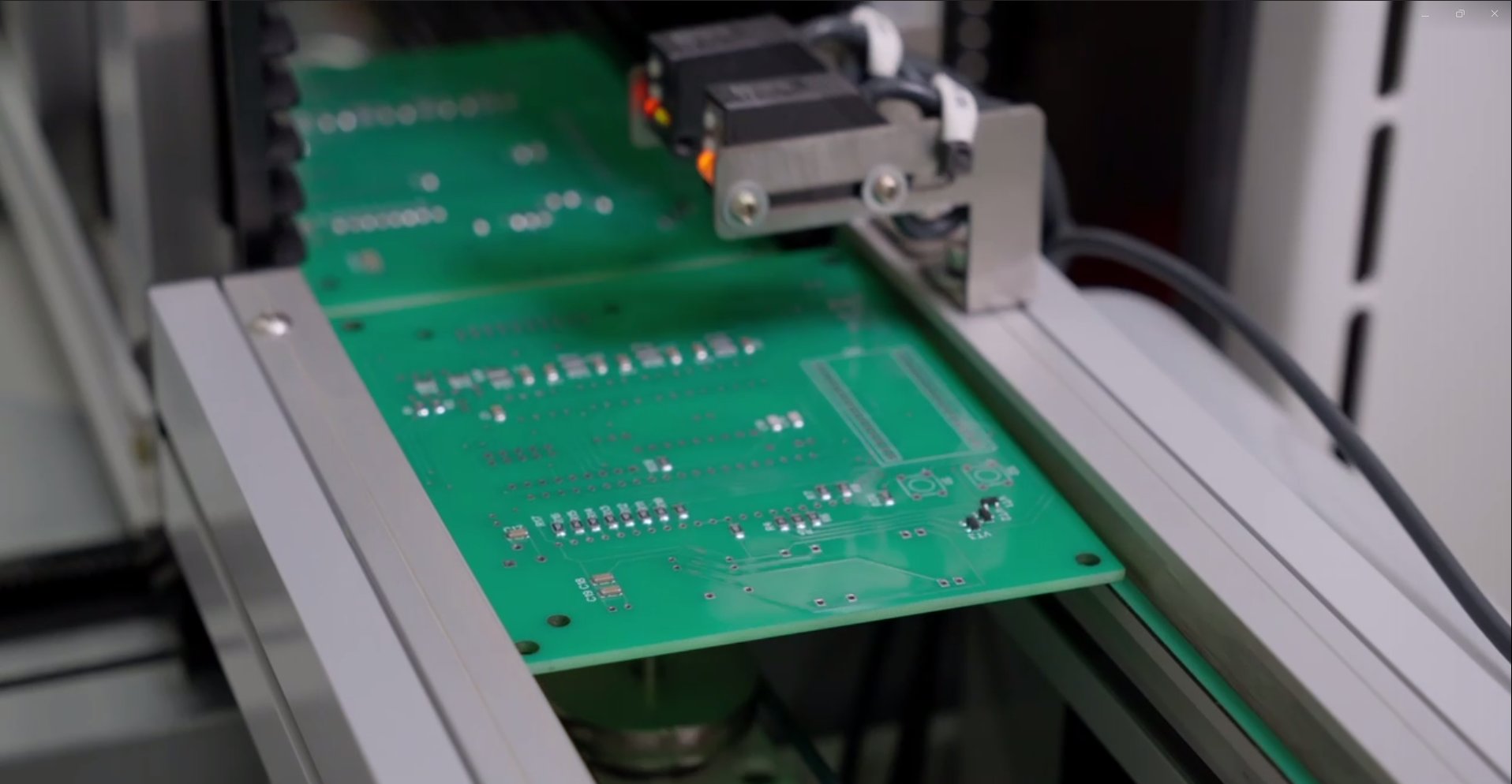

автоматическая линия поверхностного монтажа
Мы вывели монтаж печатных плат на новый уровень точности и скорости благодаря собственному контрактному производству без зависимости от импорта, без посредников. Все этапы — от инженерной проработки до отгрузки готового изделия — происходят на наших мощностях в России.
У нас собственная производственная база, специалисты и выстроенные системы управления качеством. Это означает прозрачность на каждом этапе. Проверяем входные данные, подбираем технологию сборки, запускаем линию монтажа печатных плат, контролируем пайку и отгружаем узлы в согласованный срок.
Изготавливаем как прототипы и пилотные партии, так и серийную продукцию. Без разрыва между комплектацией, сборкой и базовым тестированием. Это снижает риск брака на первом запуске и упрощает повторный заказ.
Полный цикл начинается не с линии, а с проверки исходных данных. Сначала разбираем заявку, считаем смету и согласовываем сроки. После договора и оплаты организуем закупку компонентов, готовим трафарет, настраиваем программу установки и запускаем производство. Также работаем и с комплектующими Заказчика. Процесс прозрачен на каждом этапе.
Готовые платы в Москве, Санкт-Петербурге, Новосибирске, Екатеринбурге, Нижнем Новгороде вы получите в кратчайшие сроки.
1Подготовка производства
Анализ проекта на соответствие DFM (Design for Manufacturing, «Проектирование для производства»), оптимизация для эффективного производства.
2Закупка и входной контроль
Закупка компонентов или приём давальческих материалов с проверкой по спецификации и стандартам IPC/JEDEC.
3Нанесение паяльной пасты
Высокоточное нанесение через металлический трафарет с контролем толщины и равномерности.
4Установка компонентов (SMT)
Автоматическая высокоскоростной монтаж SMD-компонентов на печатную плату на линиях поверхностного монтажа.
5Пайка оплавлением и селективная пайка
Надежное формирование паянных соединений с контролем температурного профиля.
6Контроль
AOI (автоматический оптический контроль), визуальный контроль, тестирование узлов. Проверка качества монтажа и пайки с целью выявления дефектов.
7Ручной монтаж и коррекция
Установка крупногабаритных или выводных компонентов, устранение дефектов, доработка.
8Промывка и сушка плат
Удаление остатков флюса для предотвращения коррозии, повышения надёжности и долговечности изделий.
9Прошивка и функциональное тестирование
Программирование микроконтроллеров и проверка работоспособности по индивидуальной программе заказчика.
10Нанесение влагозащитных покрытий
Защита плат от влаги, пыли и агрессивных сред.
Мы готовы предложить индивидуальный подход и технологические решения, которые поднимут ваш продукт на новый уровень. Узнайте точную стоимость вашего заказа. После получения заявки, наш технолог уточнит все детали и предоставит точную смету.
Видео об услугах компании ВольтКор
ВольтКор обеспечивает полный цикл монтажа SMD и выводных компонентов любой сложности — от единичных прототипов до крупносерийных партий.
Наш производственный процесс построен так, чтобы последовательно реализовать все этапы — от закупки компонентов до тестирования готового узла.
Диапазон проектов — от типовых промышленных плат до высокотехнологичных модулей специального назначения.
Даем гарантию результата. Многоступенчатая система проверки включает оптический контроль и тестирование собранных узлов.
Стоимость одной точки пайки с учетом НДС
| Объем (точек пайки) | Поверхностный (SMD) | Выводной (ТНТ) |
| 0 — 1000 | 4.50 ₽ | 5.00 ₽ |
| 1001 — 5000 | 3.25 ₽ | 4.50 ₽ |
| 5001 — 10000 | 3.25 ₽ | 4.00 ₽ |
| 10001 — 20000 | 2.00 ₽ | 2.00 ₽ |
Монтаж каждой стороны печатной платы рассчитывается как отдельный заказ, что позволяет оптимизировать затраты для односторонних плат.. При заказе свыше 20 000 точек действуют индивидуальные тарифы на крупные серии. Стоимость зависит не только от числа точек. На цену влияют тип корпуса, плотность размещения, объём партии, срочность, выводные операции, тестирование, отмывка и формат комплектации. Поэтому корректный расчёт начинается после просмотра документации, а не по одной фотографии платы.
| Базовый уровеньСтандартная сложность | 6000 ₽ |
| BGA, плотный монтажСтандартная сложность | 12000 ₽ |
| Максимальная сложностьСтандартная сложность | По запросу |
При повторном заказе стоимость подготовки трафарета не взимается.
Подбираем технологию под состав компонентов, тираж и требования к узлу. Для одной платы это может быть поверхностный монтаж печатных плат, для другой — сочетание SMT и выводной технологий, а для силовой электроники — смешанная схема с дополнительным ручным монтажом отдельных элементов платы.
Что обычно включаем в проект:
Такой подход обеспечивает стабильное качество как при изготовлении прототипов, так и при серийном производстве.
Контроль монтажа начинается до линии и не заканчивается после пайки. Смотрим входные материалы, сверяем позиционные данные, отслеживаем установку, проверяем пайку визуально и через AOI, а затем тестируем собранные узлы согласно утвержденным параметрам. Такой многоступенчатый подход важен для прототипов, где цена ошибки может быть сопоставима со стоимостью всей партии.
Дополнительный плюс — гарантия на паянные соединения сроком 6 месяцев. Это страховка для тех, кто выводит изделие в пилот или готовит повторный запуск после отладки.
Единый подрядчик
Сборка электроники и механики у разных подрядчиков повышает риск несоответствий: между корпусом и платой, неточной установки крепежа, срыва сроков поставки. ВольтКор закрывает электронику и механические детали в одном контуре: печатные узлы, корпуса, 3D-печать, подготовка моделей, сборка и упаковка.
Для бизнеса это даёт три практических эффекта:
Один подрядчик — меньше потерь на координации. Это особенно заметно у стартапов, приборостроения и контрактных разработчиков.
Длительность поставки и сроки изготовления
Производственные мощности позволяют нам монтировать до 15 000 компонентов в час. Свой заказ вы получите через 1-3 дня после сборки.
Производственные мощности на территории России
Часть заказчиков пытается сэкономить, заказывая дешевые услуги монтажа плат в Китае. При этом появляются скрытые расходы:
Это сводит к нулю выгоду от работы с китайскими компаниями.
При заказе услуг в ВольтКор:
Отправьте заявку. Наши специалисты предоставят техническую консультацию по вашему запросу.
Спасибо, мы получили заявку и свяжемся с Вами в ближайшее время.
Какие данные нужны для расчёта?
Обычно достаточно Gerber, BOM, Pick and Place, монтажной схемы, описания критичных компонентов и требований к тестированию. Если комплект неполный, подскажем, чего не хватает для запуска.
Берёте только серию или можно прототип?
Работаем и с опытными образцами, и с пилотными партиями, и с повторными заказами. Это удобно, когда после отладки нужно быстро перейти в следующий тираж.
Можно заказать только сборку без закупки?
Да. Запускаем проекты как с полной комплектацией, так и на давальческом сырье. Формат согласуем на этапе сметы.
Делаете ли монтаж разъёмов и силовых элементов?
Да, если конструкция платы требует выводной или смешанной технологии. Для таких позиций подбираем отдельный маршрут пайки и контроля.
Как понять, подойдёт ли плата под автоматическую линию?
Смотрим корпусную базу, шаг, ориентацию, зазоры, массу теплоёмких элементов и ограничения по сторонам платы. После этого предлагаем технологический маршрут без лишних допущений.
